要使用FIRE/RED设备的Misc DIO通道的功能,您首先需要了解其技术参数。

这些信号的值是通过一种特殊的报文neoVI中的信号的形式,来收集和使用的。Misc DIO的pin脚1-6均为0-3.3v的电压输入。

neoVI类型的报文,可以设置的最高采样率为1000条/s,即1毫秒每条。

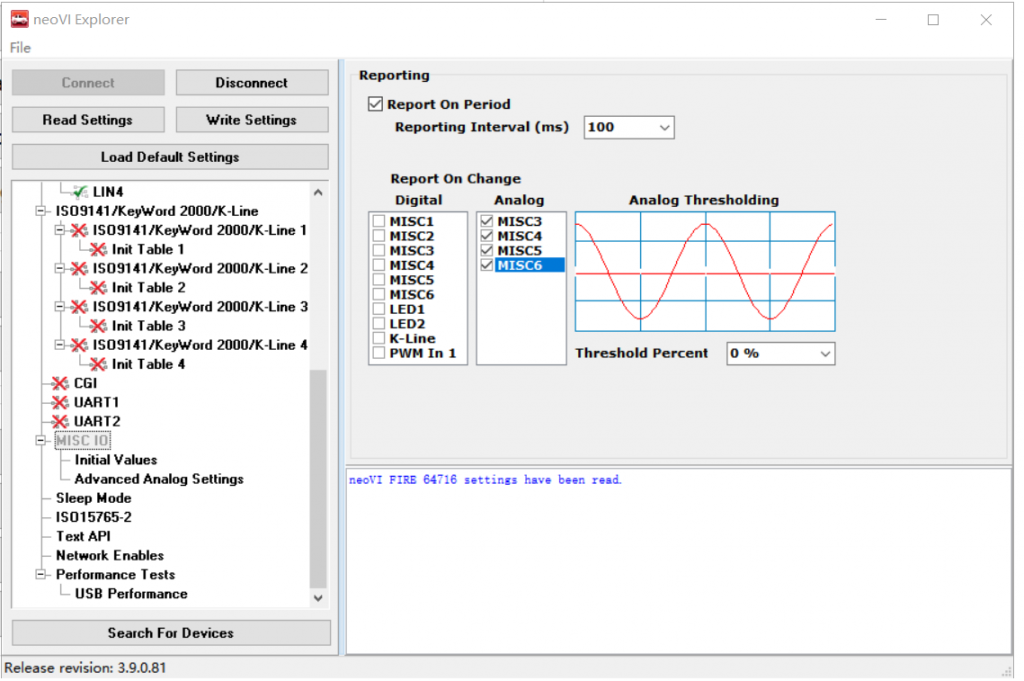

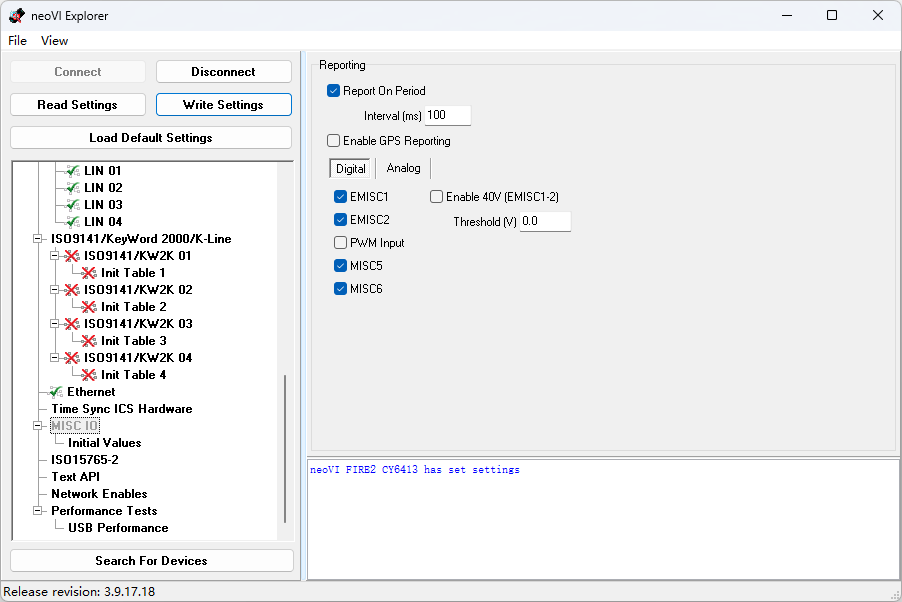

1.要使用misc DIO的模拟量或数字量输入功能,首先,进入如下界面,将 Report On period 勾选。这样,Vspy3软件会得到misc Dio所有6个通道的信号的报文,报文类型为neoVI,参考如下的图示。

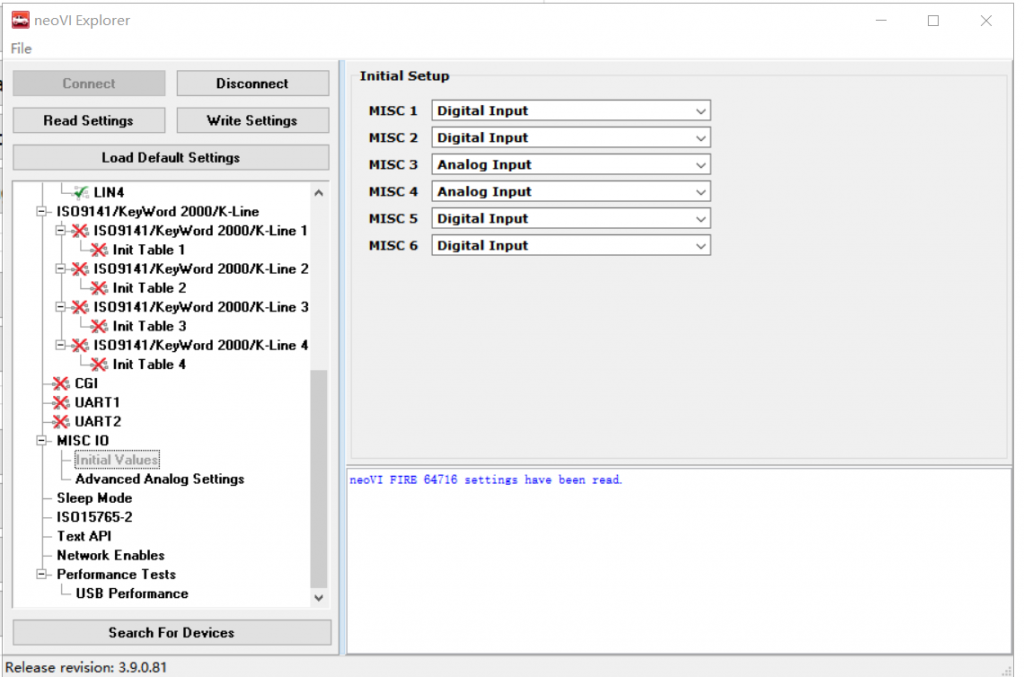

2.通过如下的设置,选决定使用模拟量输入还是数字量输入。(只有Misc DIO3,Misc DIO4,Misc DIO5,Misc DIO6可选为模拟量输入)

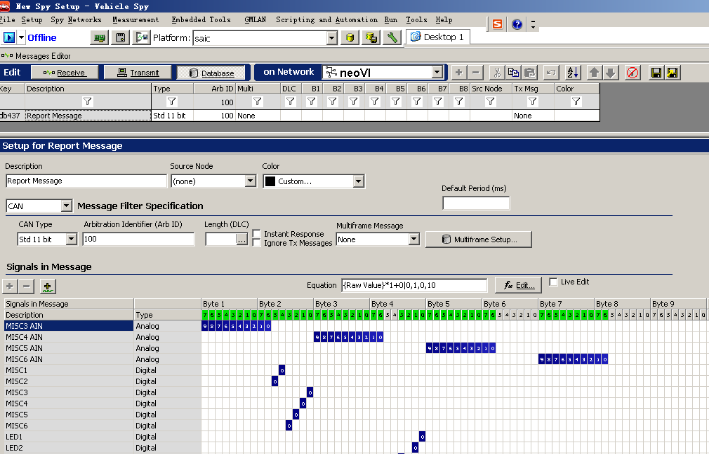

3.Vspy3软件打开后,在message editor的database 这一列中,针对neovi类型的报文,是有这个id=100的解析。

可见analog Input 时,精度为10位。3.3v电压范围分为 2^10即1024个值,可以自行进行对应的解析。或者直接使用0-1024的值来估计电压即可。

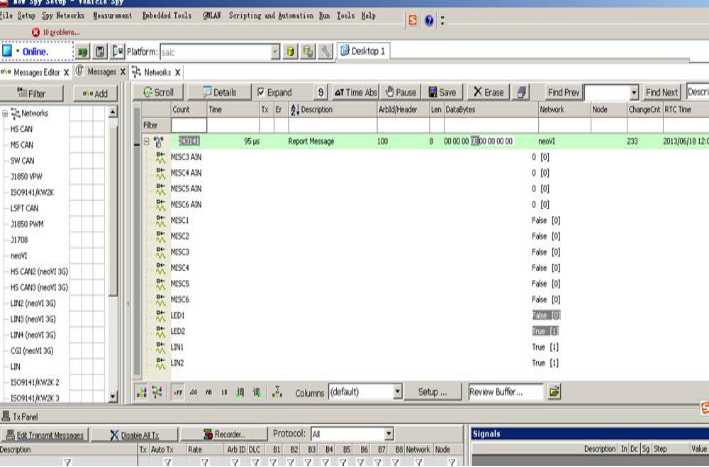

4.在message界面上,也可以读到这些不同信号输入的值,如Misc DIO 1-6的值,以及信号灯的值等。

请注意,Misc DIO通道的电压输入范围 0-3.3v。过高电压容易导致设备烧毁!

可以以类似的方法,编写脚本程序改变FIRE或者RED灯的闪烁。

选择Physical IO中的LEDs,然后设置LED1 和 LED2即可。
