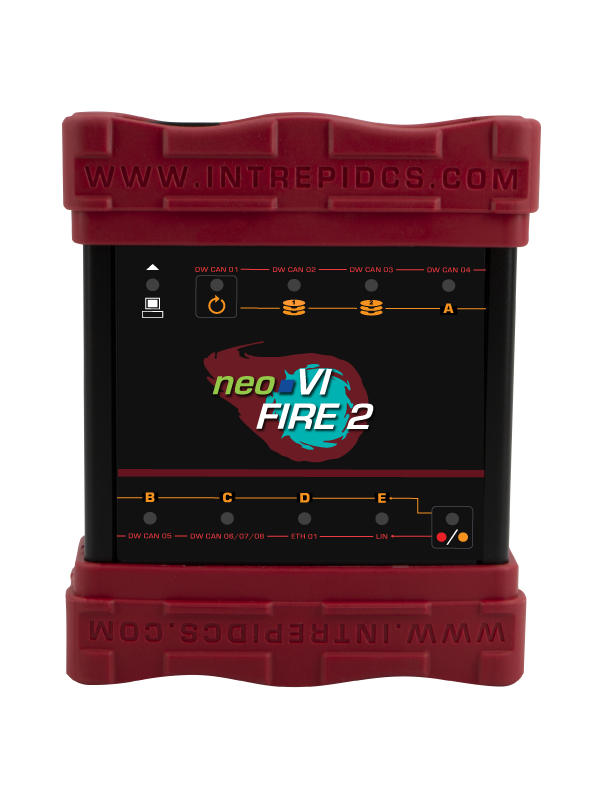

neoVI FIRE 2
次世代多协议汽车网络接口 & 数据采集器 Next Generation Multi-Protocol Vehicle Interface & Data LoggerneoVI FIRE 2: 8x CAN FD, 2x LIN, Ethernet:DoIP/XCP
Modern vehicle architectures are expanding to include Ethernet and CAN FD in addition to existing CAN and LIN networks. The neoVI FIRE 2 provides Ethernet, eight channels of CAN (including CAN FD) and four channels of LIN in one tool. All channels run simultaneously and are time-stamped in hardware. A fully-isolated high-speed USB interface allows messages to be sent and received without risk of damage to the PC.
单机数据记录,脚本编程,网关以及仿真
除了连接PC工作外,neoVI FIRE 2还支持在单机模式下工作。在此模式下,neoVI FIRE 2可以运行实时脚本,记录数据到微型SD卡、模拟ECUs和作为网关使用。通过这些功能,可以利用SD卡中的数据通过运行脚本来进行ECU刷新工作。
支持neoVI DLL,J2534,Linux以及RP1210
一些用户更喜欢编写自己的上位机软件,neoVI FIRE 2支持三种开放的API函数库:neoVI DLL API、SAEJ2534 API和TMC RP1210 A/B API。我们还为neoVI DLL API的调用提供了几乎所有常用开发环境中的开发实例,如C#,VB. NET,VB6,Delphi,C++ Builder,Visual C++,LabVIEW 和 LabWindows。我们也为Linux用户提供驱动和实例。也有另外一种API接口允许第三方应用可利用neoVI FIRE 2设备作为一个硬件安全密钥授权使用自己的软件。
Vehicle Spy应用程序软件
英特佩斯的Vehicle Spy完全支持neoVI FIRE 2。通过Vehicle Spy,用户可以在 neoVI FIRE 2所有的通道上同时进行报文的监控和发送。Vehicle Spy也被用于配置单机运行模式。用户可以利用Vehicle Spy 强大的功能界面在把脚本下载到设备之前进行数据库的导入,脚本的编写和修改。
硬件在环实时性能
neoVI FIRE 2带有一个实时的脚本引擎,可用于执行实时的报文交互。例如,一位设计程序的工程师,可以加载一个脚本到硬件中并控制脚本变量,实现微妙级的测量和控制。通过一个硬件加速新功能,Vehicle Spy可配置向设备发送实时运行的脚本实现如周期报文发送,报文回放或脚本自动化等功能。
数据记录功能
neoVI FIRE 2可以将采集到的数据存储到可移动的SD卡中,该采集功能采用实时、故障安全的FAT32文件存储系统。neoVI FIRE 2同时包含了一个实时时钟,可以利用硬件为所有的报文加盖时间戳。另外,neoVI FIRE 2强大的电源管理系统可以基于网络的活动或PC是否连接来控制自动切换到睡眠或唤醒状态。
针对第一代neoVI FIRE改进
新开发的neoVI FIRE 2主要是提供支持新的车辆网络和功能,同时也带来针对上一代非常成功的产品neoVI FIRE非常重大的改进,包括更加坚固的外壳和连接口,更大的脚本空间,支持通过USB提取SD卡数据,通过USB供电功能用于配置设备,支持更大范围的电压范围以及在MISC I/O通道上可扩展的电压范围。
HD26 Pinout
1. NC | 10. GND | 19. VBAT |
2. DW CAN 4 L | 11. NC | 20. NC |
3. DW CAN 5 L | 12. DW CAN 4 H | 21. DW CAN 7 L |
4. DW CAN 1 L | 13. DW CAN 5 H | 22. LIN 01 / ISO K 01 |
5. DW CAN 8 L | 14. DW CAN 1 H | 23. LIN 02 |
6. DW CAN 2 L | 15. DW CAN 8 H | 24. EXT WAKE |
7. DW CAN 3 L | 16. DW CAN 2 H | 25. ETH 01 ACTIVATE |
8. DW CAN 6 L | 17. DW CAN 3 H | 26. DW CAN 7 H |
9. NC | 18.DW CAN 6 H |
Features
- 8x DW CAN / CAN FD channels
- 4x software enabled CAN termination
- 2x LIN channels
- 1x DoIP activation line
- 2x Gigabit Ethernet (1000BASE-T) for use with DoIP, XCPoE and more
- 10x Programmable tri-color LEDs
- 2x full-size SD cards for up to 2 terabytes of storage with support for SD 3.0 with 800 Mbps logging perfor- mance
- Real Time Clock for hardware timestamping of all messages and backup at 25ns
- Ethernet as the PC interface
- Membrane LEDs to show link, error, and activity status
- Membrane Buttons to control trigger data logger
- Internal extended temperature battery for safe shutdown
- Vehicle battery level wakeup
- Buzzer
Applications
- Standalone data logger
- Standalone ECU or vehicle simulator
- In-vehicle data acquisition system
- Captive test fleet data collection
- Fleet management
- Vehicle interface with J2534 and RP1210
