RAD-Comet 3

6x 10BASE-T1S 开发接口,支持100/1000BASE-T1, 1000BASE-T, CAN FD 以及LIN

6x 10BASE-T1S开发接口,支持100/1000BASE-T1、1000BASE-T、CAN FD和LIN
RAD-Comet 3是一款多功能设备,专为汽车系统中的10BASE-T1S通信开发和测试而设计。它可以编程模拟10BASE-T1S网络上的节点,同时捕获并分析10BASE-T1S通信流量,以及其他车辆网络的通信流量。所有以太网、CAN和LIN的通信流量都精确地标记时间,以便在Vehicle Spy软件中进行日志记录或分析。

当配置为媒体转换器时,RAD Comet 3能够在其任意3个以太网物理层之间进行桥接。这对于将PC连接到汽车以太网设备,以在Wireshark或Vehicle Spy中观察网络活动非常有用。同时也可以用于将10BASE-T1S设备或网络集成到100/1000BASE-T1网络中。

主要使用场景

  • 网络监控与诊断
  • 10BASE-T1S和100/1000BASE-T1媒体转换器
  • 以太网、CAN FD和LIN之间的网关应用
  • ECU仿真与测试

产品特点

  • 时间同步
    •  使用100BASE-T1或100/1000BASE-T的gPTP时间同步
    • 与其他Intrepid产品的Intrepid时间同步(ITS)
  • OPEN Alliance TC10睡眠和唤醒(100/1000BASE-T1)
  • MACsec认证/加密支持(100/1000BASE-T1)
  • 设备通过DB9供电
  • 适用于车辆集成的受保护DC电源接口
  • LED灯显示状态
    • 网络状态和活动指示
    • T1和T1S SQI指示
    • T1S PLCA状态指示
  • 电脑连接方式
    • 通过USB 3或千兆以太网(1000BASE-T)进行数据连接
    • 兼容Vehicle Spy和Wireshark
    • 开源Intrepid API,支持在Windows或Linux应用中直接访问网络

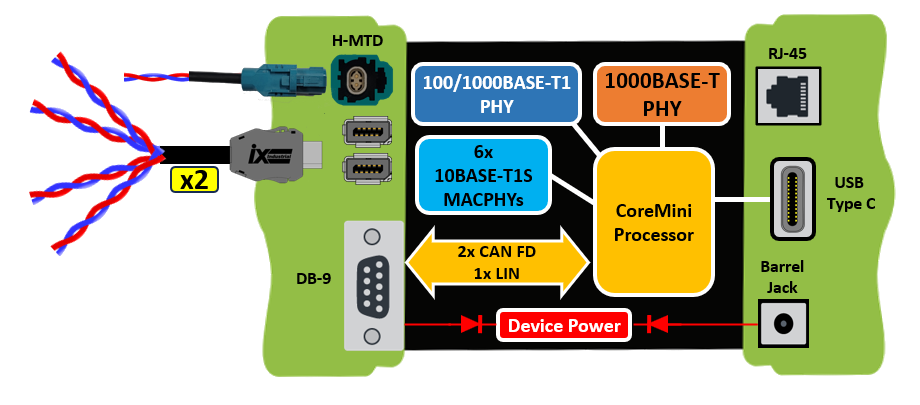

  • 网络接口
    • 6个10BASE-T1S(AD330X)
    • 1个100BASE-T1(88Q2221M)
    • 1个10/100/1000BASE-T
    • 2个ISO CAN FD通道,带有可选的板载终端
    • 1个LIN接口
RAD- Moon

操作概述与使用场景

媒体转换
RAD-Comet 3可以用作10BASE-T1S与设备上其他以太网物理层之间的媒体转换器。

10BASE-T1S ⇔ 10/100/1000BASE-T

RAD-Moon Connection Diagram

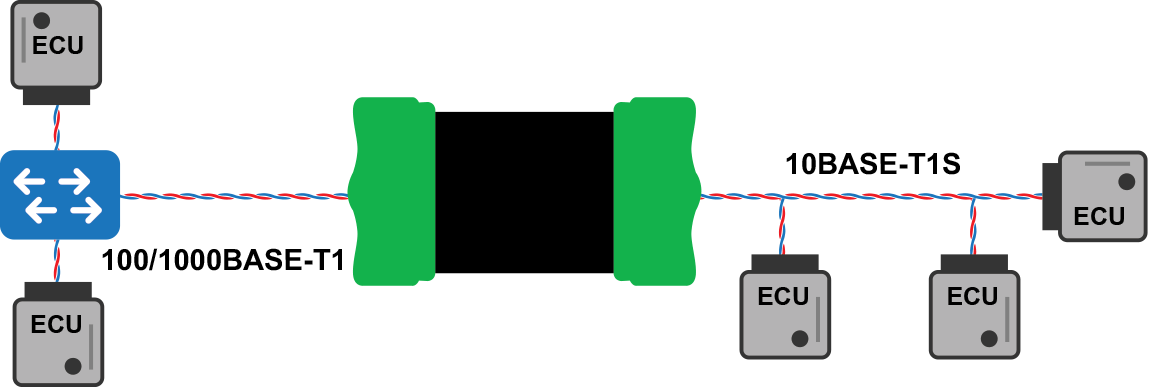

10BASE-T1S ⇔ 100/1000BASE-T1

RAD-Moon Connection Diagram

它还可以用作100/1000BASE-T1的媒体转换器。

100/1000BASE-T ⇔ 100/1000BASE-T1 Media Conversion

它还可以用作100/1000BASE-T1的媒体转换器。

100/1000BASE-T ⇔ 100/1000BASE-T1 Media Conversion

独立网关

可以在RAD-Comet 3支持的任何网络之间实现复杂的网关功能。

CAN/以太网网关

负载可以从一个网络接收到的帧中提取出来,重新放入具有不同头部的PDU结构中,并发送到另一个网络。

此功能的应用示例包括(但不限于):

  • 在不同架构的设备间进行概念验证的联网
  • 在车辆架构过渡期间联网设备
  • 选择性(或全部)网络流量进行日志记录和分析

以太网/以太网网关

帧可以从一个以太网网络接收并直接发送到另一个网络,或在修改头部或负载的内容后再发送。

此功能可用于实现许多在车辆测试中有用的新颖功能。

例如:

  • 修改帧的目的地
  • MAC地址欺骗
  • 第三层/第四层地址转换
  • 负载缩放
  • 负载操作(边界测试、故障注入、渗透测试等)

仿真与脚本编写

通过Vehicle Spy,您可以在任何网络上定义自定义数据的发送消息,并手动或按您选择的时间表发送。您还可以编写实现任意逻辑的智能脚本,并将其编译为可在设备内部运行的嵌入式脚本。此功能使您能够创建专业化的测试场景,并模拟ECU和网关。

PHY寄存器访问

在任何模式下,嵌入式处理器都可以通过MDIO访问每个PHY,以读取和写入配置寄存器。
