1、 举例使用的版本信息。

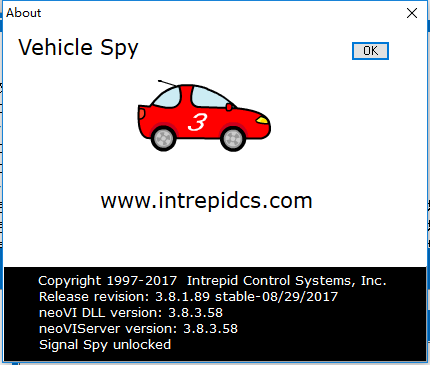

使用版本:Help –> About -> Release revision. 3.8.1.89

2、创建或选择一个数据库平台。

首先需要创建一个数据库平台,点击 File->Logon->Setup->Setup Platform->Add ->添加一个平台名称–>Ok->Update changes.

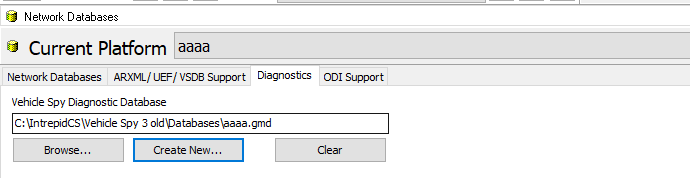

Vspy3 有自己的格式来存储诊断数据库中的信息,一般会存储在以 数据库平台名称为文件名的一个 gmd 文件, 如果没有平台名称,是无法导出和建立 ODX 数据库的。平台建立后,应该在下面的位置看到gmd 文件。

2、 已有的 ODX 数据库加载

Spy networks -> ECUs -> Import -> ISO14229 UDS -> ODX

3、 新建诊断数据库+ -> ISO 14229->ECU basic –> 填写Request ID 和 response ID, description.

Identifiers 填写, Routines 填写, Memory Data 填写……

Security 部分,是 Security Access, 安全验证的部分,有很多诊断指令是要经过 SA 的。通常整车厂会提供一个 Security DLL,提供一个入口和输出。

如果有这个 DLL,直接加载进来,Vspy3 会自动处理。

Request seed Calculate key Send key

但是各个厂提供的 DLL 的接口函数会有不同,也许会和vspy3 定义的接口不一致,比如参数个数不同,返回类型不同等。如果遇到这样的情况,请联系英特佩斯的技术支持来解决, 解决方案是由我公司在原 DLL 的基础上,外面再包装一个符合的接口的 DLL.

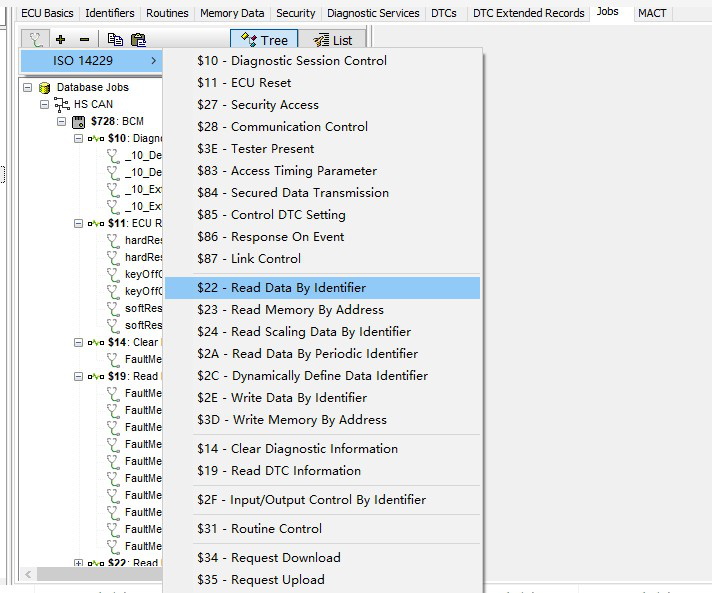

填写过 Identifiers 之后,在 Jobs 里就可以选择 ISO14229 的服务,然后进行配置。

也可以在 Spy networks -> Diagnostics setup 里进行配置。之后就可以在 Spy networks -> Diagnostics 里使用。

勾选一下即可运行。

4、另存为 ODX 数据库文件

在 ECUs ->  点击export生成DOX

5、存储当前的诊断数据库 (保存到 gmd 文件)
