目前VSpy3 Pro支持发送RAW, IP, UDP, TCP, Doip, XCPoE这几类以太网报文,而VSpy3 Ent支持发送包括AVB/TSN等所有车载以太网报文。

本文主要阐述如何发送UDP类型的报文,其实方法很简单。

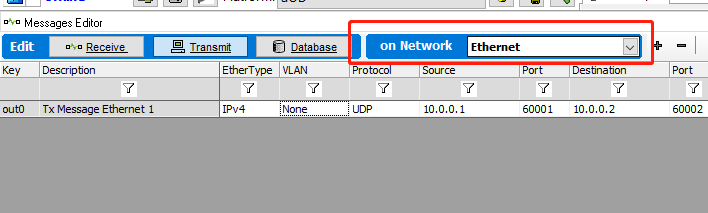

在Message Editor的Transmit里面选择On Network类型为Ethernet, 添加一个信号的,先选择EtherType为IPv4,VLAN可以选择为None,Protocol协议选为UDP, 然后把源地址ip以及端口号、目标地址ip以及端口号,然后在后面填写Pay Load Len以及实际的数据位,然后在Tx Panel就可以发送了。
