VSpy3 有多种数据采集的方法,无论是通过何种方式,我们都可以将捕获的数据(如 .csv 文件,或者 .vsb 文件 )进行打开,回放和分析。

一. 使用 review buffer 查看比较大的存储的数据文件(vsb 或者 csv 均可)

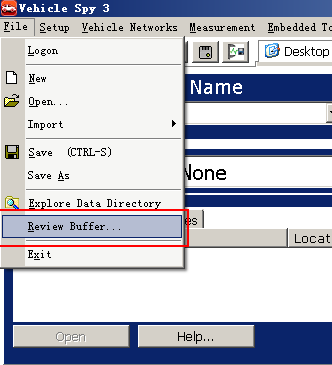

  • 打开文件 File -> review buffer 查看全部数据

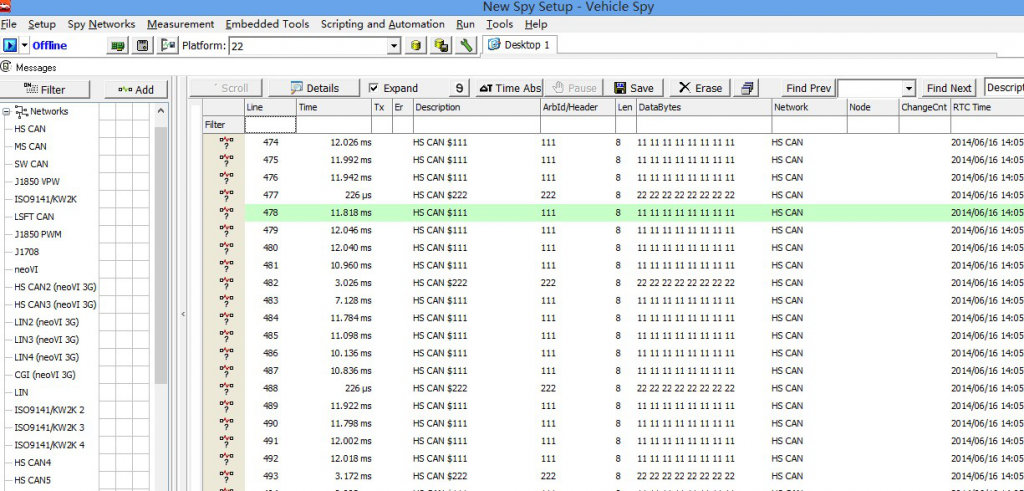

这种方法会将所有数据平铺在 Message 界面上(注意,如果太大,需要选择如下的 streaming的模式);

然后点击界面的save 按钮,就可以将 vsb 文件转化为 csv 文件。当然,您完全可以过滤出一部分数据后进行保存,将有效减小数据大小。

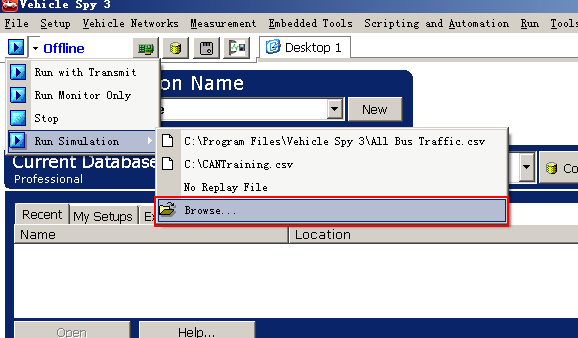

 simulation -> select csv 或 vsb,使用 replay 回放全部过程:

在更新的 vspy3 版本中,

增加了模拟回放的速度的控制,可以快进,慢放,转跳等,

 使用 data analysis 进行数据分析:

可通过 mesurement -> data analysis 来分析数据(数据必须定义有 signal 才能显示)

 Playback script 连接设备进行回放,此时如果连接着硬件,并制定 ‘Run with Transmit’

模式运行,那么所有消息将发送出去。

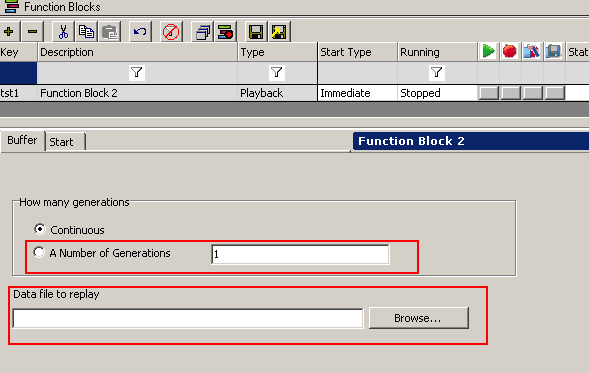

步骤一,进入菜单:Script and automation -> Function blocks -> + Playback。步骤二,设置循环回放或数次回放。

步骤三,RUN -> RUN with Transmit (当然,如果run simulation 也还是模拟环境运行)

循环播放,或指定播放次数的控制:
